pipelineSYSTby VienaDo pátio à vala,
cada tubo no lugar certo.
A Viena Engenharia oferece às construtoras uma solução para o projeto e o controle da montagem de dutos, desenvolvida de forma específica para cada obra. O diferencial está nos aplicativos do pipelineSYST: o projeto de curvamento tubo a tubo, elaborado com os tubos reais disponíveis no pátio; a integridade da faixa projetada sobre as curvas de nível — recomposição, drenagem, diques e sinalização; e o celular da equipe de campo registrando cada etapa, com fotos do que foi executado.
Trinta anos de engenharia de dutos.
Três décadas de consultoria em engenharia, experiência que inspira confiança.
de dutos projetados, com softwares próprios e modelagem de informação (BIM) tubo a tubo.
Do estudo de viabilidade à fiscalização da obra, como engenharia do proprietário.
O projeto que sai do escritório é o que se monta na pista.
Projeto e campo trabalham sobre os mesmos tubos, a mesma diretriz e a mesma numeração de montagem. O que muda no pátio chega ao projeto; o que o projeto decide chega ao celular.
Projeto com o tubo real
Cada tubo cadastrado no pátio recebe a sua posição na linha, o ângulo de curvamento, o plano do giro e as marcas de início e fim da curva — pelo comprimento real, não pelo nominal.
A ordem das pilhas respeitada
O curvamento segue a ordem de retirada de cada pilha e a utilização reservada em cada uma — tubos para curva, para reto, para niple. A equipe retira o tubo que o projeto previu, na ordem em que ele está.
Desfile antes do projeto
O desfile antecipado calcula, por espessura e por tramo, quantos tubos levar à pista com base na diretriz e no relevo — a pista começa a receber tubo enquanto o projeto avança.
Rastreio de cada tubo
A etiqueta do fornecedor que vem no tubo é ligada à tag do projeto; ou, se preferir, etiquetas impressas pelo próprio sistema. Cada tubo é acompanhado da pilha ao curvamento, à jaqueta e ao desfile; na pista, com a posição do GPS.
A faixa protegida desde o projeto
Recomposição, drenagem, diques e sinalização projetados juntos sobre as curvas de nível, com a chuva do local da obra decidindo onde a canaleta precisa ser revestida.
Executado com prova
O celular leva até cada tubo, dique, leira ou marco, registra o executado com o GPS e a foto, e o escritório acompanha o avanço de cada parte na planta.
Da diretriz levantada às pranchas de planta e perfil.
Curvamento tubo a tubo
- Topografia: diretriz em planta e perfil do terreno, em DXF ou CSV, com o refino do traçado, o processamento das curvas e as interferências.
- Configuração por faixa de km: espessura, revestimento, proteção, cobertura, classe de locação, largura da vala.
- Curvamento completo: a linha montada tubo a tubo, respeitando cobertura mínima, ângulo máximo de curvamento, ângulo natural, largura da vala e a ordem das pilhas.
- Ajuste no perfil: o projetista impõe um ângulo ou um tubo reto direto no desenho, e pode refazer só uma parte da linha.
- Integridade da faixa projetada junto: diques, drenagem, recomposição e sinalização (veja abaixo).
Desfile antecipado
- Tramos pela espessura da configuração, sempre com o tubo inteiro.
- Quantidade pelo desenvolvido estimado sobre o relevo, com coeficiente ajustado pelos projetos já feitos.
- Sobressalentes sugeridos por tramo; o projetista decide.
- Sem tubos cadastrados, o desfile sai por partes, em metros ou em número de tubos.
- Quando o projeto de curvamento é feito, os tubos que já estão na pista entram nele.
Desenhos, planilhas e relatórios
- Pranchas de planta e perfil em DXF, montadas na folha em branco do próprio cliente, com a integridade da faixa desenhada na planta e o quadro de quantidades de cada folha.
- Folha de detalhes típicos da drenagem e dos diques, com as medidas dos critérios da obra.
- Planilha de curvamento, desfile e montagem em Excel.
- Relatórios por qualquer item da configuração ou dado do tubo: extensões, quantidades, km a km.
- Versões do trecho guardadas, e o trecho inteiro exportado num pacote.
A faixa projetada junto com a linha.
Sobre as curvas de nível do levantamento, um só comando projeta o tramo inteiro: recomposição de pista, drenagem, diques de vala e sinalização, pelos critérios da obra — Petrobras para gasodutos, Parex para minerodutos, tudo configurável.
Recomposição de pista
Casos por rampa, revestimento vegetal, biomanta, sementes, área e o corte e aterro da pista para o caimento transversal.
Drenagem
Leiras e espinhas de peixe com o lado pelo terreno, saídas d'água, descidas em escada e canaletas, com vazão e velocidade pela chuva do local.
Diques de vala
Pela tabela de declividade, com o espaçamento, a seção, a profundidade da vala e o volume de cada dique.
Sinalização
Marcos delimitadores, sinalizadores, placas nas travessias, quilométricos e a fita de aviso, com a tela nas áreas urbanas.

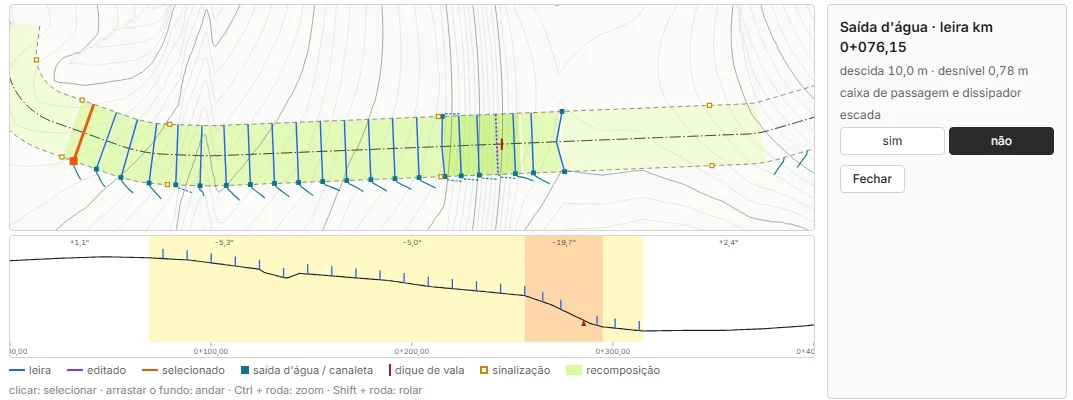

Editar sobre a planta e o perfil
- Curvas de nível em DXF, conferidas na importação contra o padrão de entrega.
- A chuva do local da obra: a equação de chuvas intensas sai das coordenadas da diretriz; a velocidade em cada canaleta, pelo solo, decide o revestimento.
- Faixa assimétrica: a distância do duto a cada lateral, variando ao longo da diretriz.
- Prévia editável: cada leira, canaleta, dique ou marco se seleciona, se arrasta e se ajusta antes de gravar; as quantidades acompanham.
- Gravado no trecho: o que está gravado aparece lado a lado com a prévia, com os tramos já projetados.
Do projeto à obra

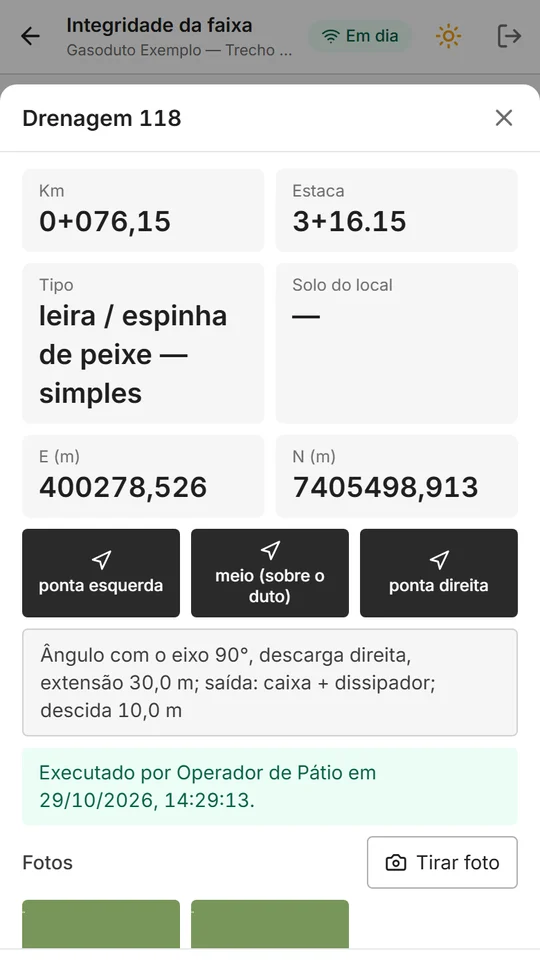

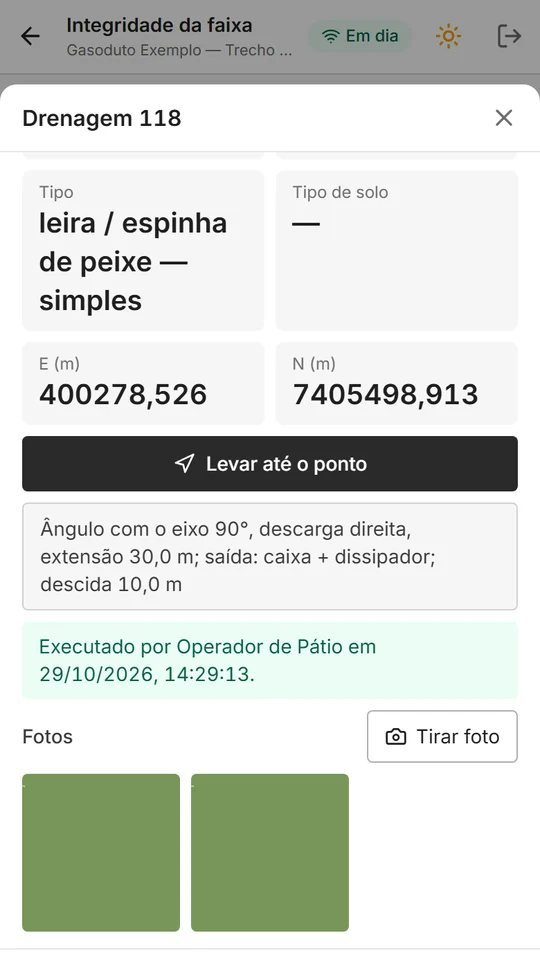

- No celular, a equipe vai até cada elemento — às duas pontas da leira, ao meio da espinha de peixe, ao início e ao fim da recomposição — e marca o executado com foto.

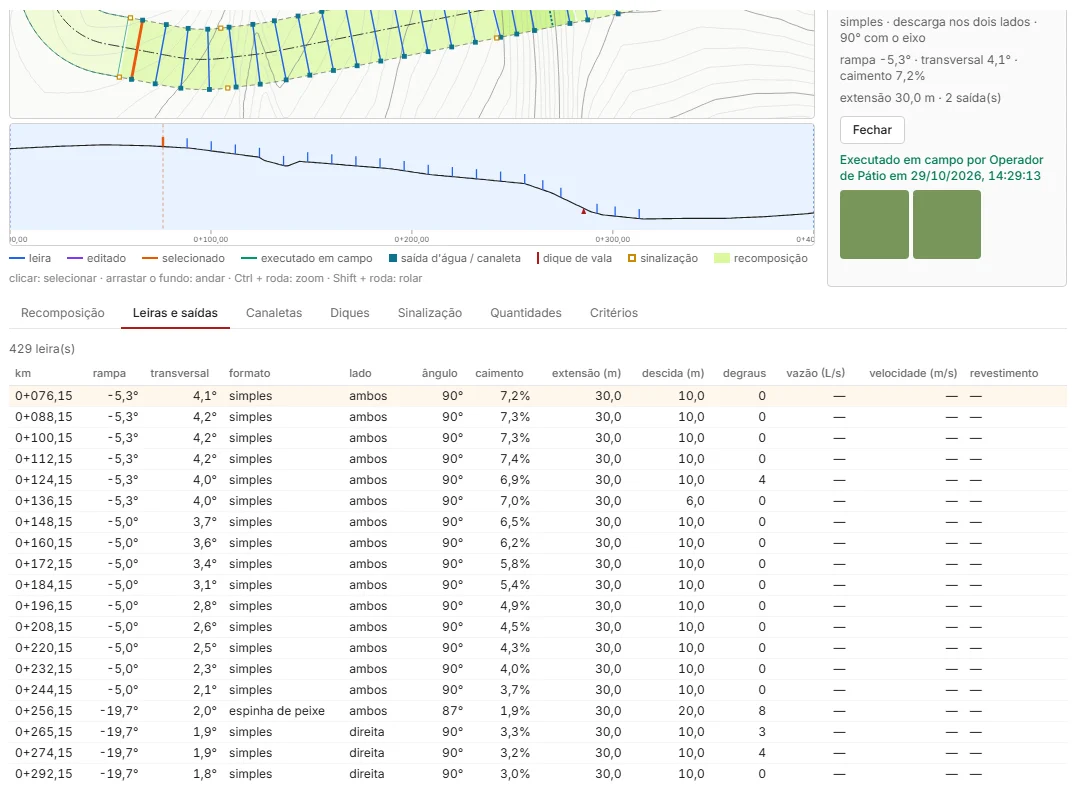

- No escritório, o executado fica verde na planta, com as fotos e o avanço de cada parte.
- Na prancha, a integridade desenhada na planta, o quadro de quantidades da folha e a folha de detalhes típicos.
O projeto no celular de quem constrói.

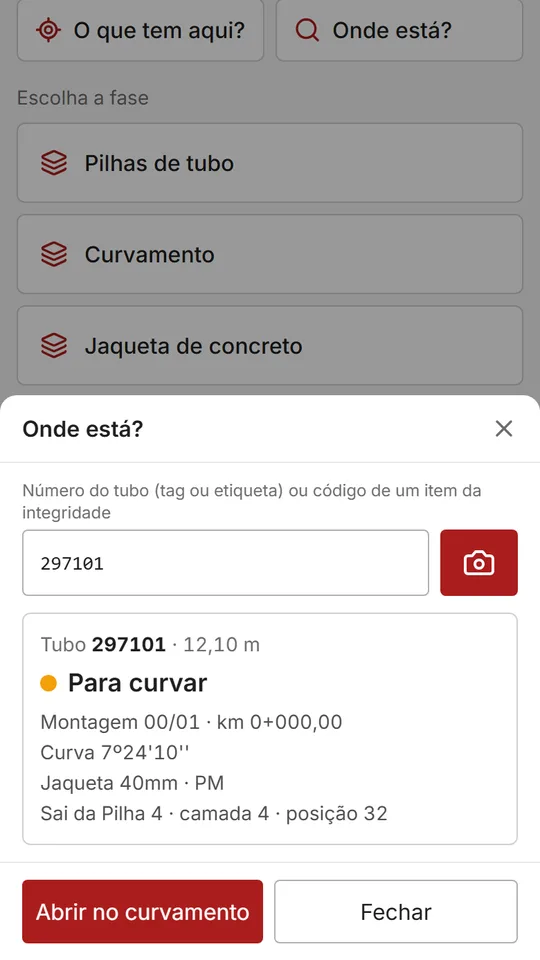

Cada usuário vê só as fases em que tem permissão. A leitura da etiqueta é feita por leitora acoplada, pela câmera ou digitando o número. Sem sinal, o celular continua funcionando e transmite quando o sinal volta.
Leitora, câmera ou teclado
Um único campo de leitura em todas as fases, pronto para a leitora acoplada.
GPS no ponto

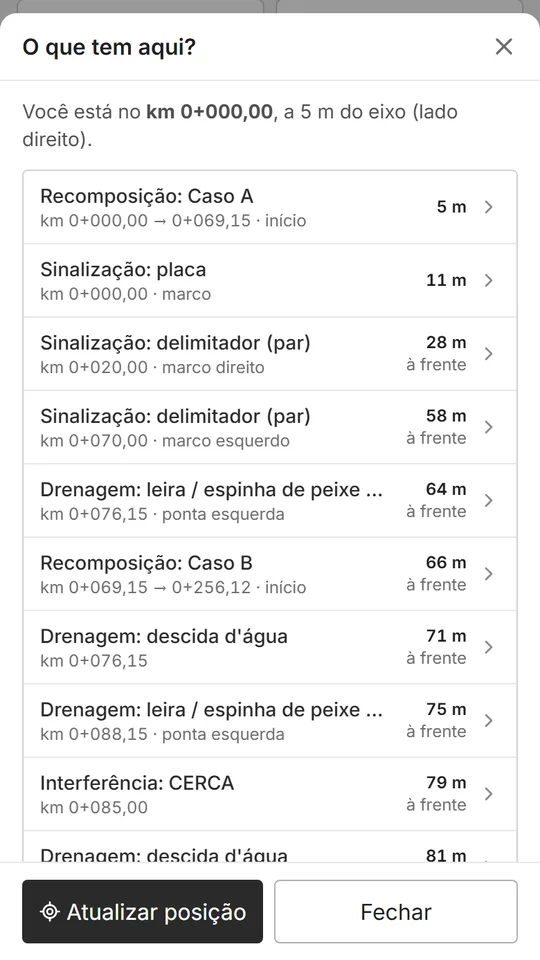

Distância e rumo até o tubo, o dique, a leira ou o marco; a marcação pode exigir que o celular esteja no lugar.
Sem sinal
As leituras, as marcas e as fotos ficam guardadas no aparelho e seguem para o servidor quando o sinal volta.
Android e navegador
Pelo navegador de qualquer celular, ou pelo aplicativo para Android.
O aplicativo de campo para Android, no Google Play.Quem faz o quê, em qual trecho.
- Usuários de campo com permissão por fase e por trecho.
- A etiqueta que vem no tubo é aproveitada: o número do fornecedor, lido no pátio, fica ligado ao tubo e passa a reconhecê-lo em todas as fases, enquanto o tubo recebe a tag do projeto, na numeração da obra.
- Etiquetas próprias, quando a construtora preferir: geradas e impressas pelo sistema, com código de barras, QR code e número — o número é a própria tag do projeto —, em folha de etiquetas ou impressora térmica.
- Coordenadas do trecho: fuso, datum e a tolerância do desfile; a marcação pode exigir o GPS no ponto.

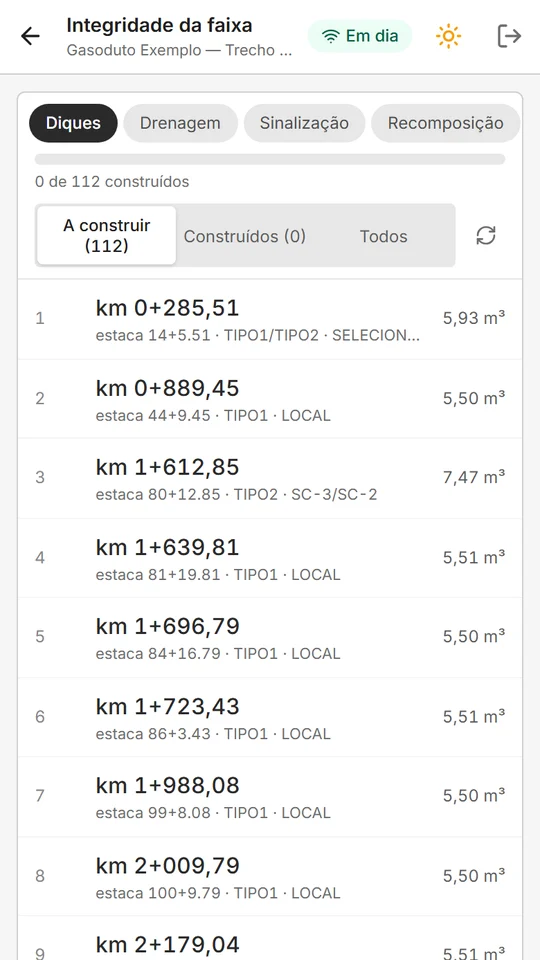

- O avanço da integridade da faixa por parte, com as fotos do executado; só quem tirou a foto ou o administrador a apaga.
- A Gestão acompanha o aplicativo de campo.
Uma proposta técnico-comercial para cada obra.
A relação comercial é sempre por proposta técnico-comercial específica, feita para a demanda de cada construtora. A solução vai além do acesso aos aplicativos: reúne a engenharia da Viena e as ferramentas do pipelineSYST no que a obra precisa.
A demanda
Entendemos a obra — traçado, extensão, diâmetro, fase em que está — e o que a construtora precisa resolver.
A proposta técnico-comercial
Escopo, entregas, prazos e condições definidos para essa demanda, e para nenhuma outra.
A solução na obra
Os aplicativos são o diferencial na execução: o projeto feito com os tubos reais, o pátio e a pista registrados no celular, a Gestão acompanhando cada etapa.
O acompanhamento
Suporte e treinamento seguem o que a proposta define. O manual completo fica aberto a todos, também em PDF. Ver o atendimento técnico.
Tudo o que o sistema faz, tela a tela.
Do trecho às pranchas, das pilhas à integridade da faixa e ao celular da obra: cada campo e cada botão explicados, com as telas de um trecho de demonstração.
