pipelineSYSTby VienaDo pátio à vala,
cada tubo no lugar certo.
A Viena Engenharia oferece às construtoras uma solução para o projeto e o controle da montagem de dutos, desenvolvida de forma específica para cada obra. O diferencial está nos aplicativos do pipelineSYST: o projeto de curvamento tubo a tubo, elaborado com os tubos reais disponíveis no pátio, e o celular da equipe de campo registrando cada etapa — pilhas, curvamento, jaqueta de concreto, desfile, escavação de vala e diques.
Trinta anos de engenharia de dutos.
Três décadas de consultoria em engenharia, experiência que inspira confiança.
de dutos projetados, com softwares próprios e modelagem de informação (BIM) tubo a tubo.
Do estudo de viabilidade à fiscalização da obra, como engenharia do proprietário.
O projeto que sai do escritório é o que se monta na pista.
Projeto e campo trabalham sobre os mesmos tubos, a mesma diretriz e a mesma numeração de montagem. O que muda no pátio chega ao projeto; o que o projeto decide chega ao celular.
Projeto com o tubo real

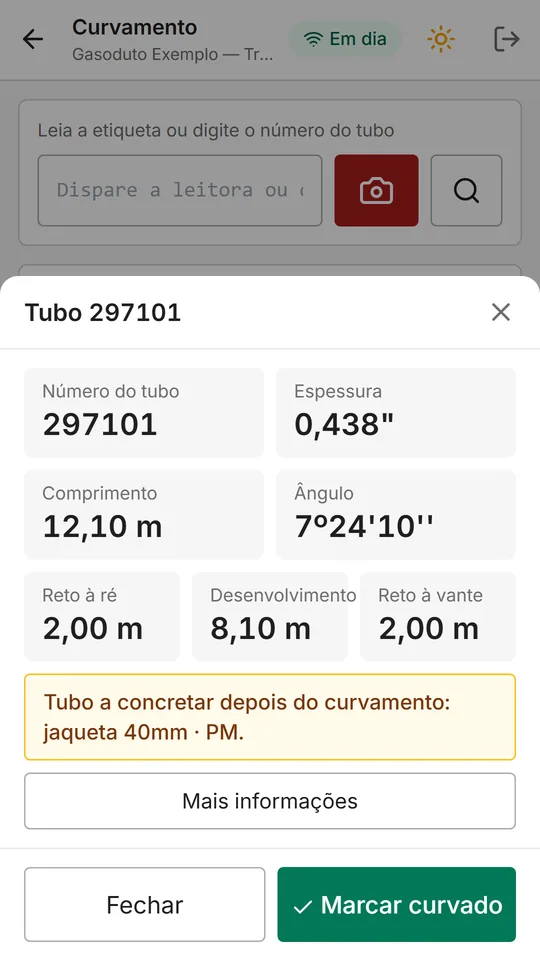

Cada tubo cadastrado no pátio recebe a sua posição na linha, o ângulo de curvamento, o plano do giro e as marcas de início e fim da curva — pelo comprimento real, não pelo nominal.
A ordem das pilhas respeitada

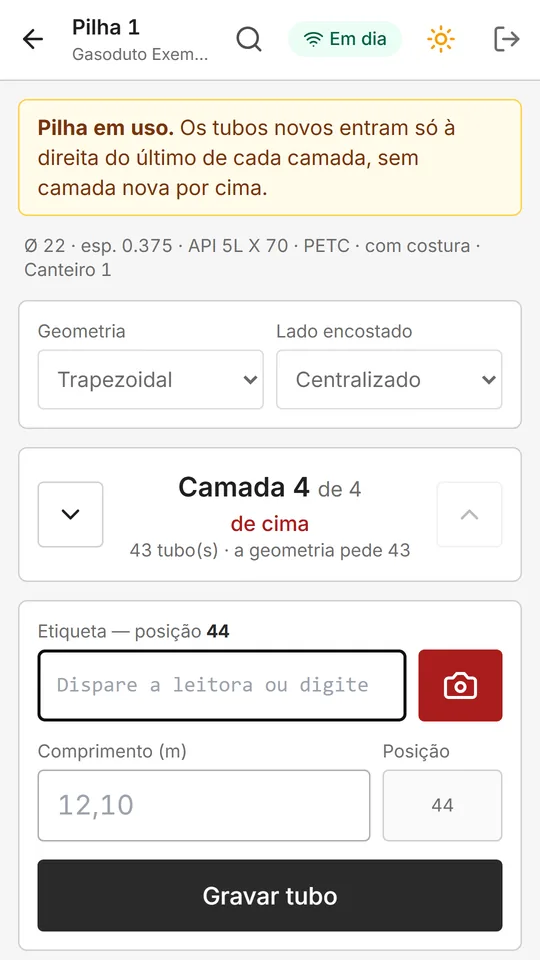

O curvamento segue a ordem de retirada de cada pilha e a utilização reservada em cada uma — tubos para curva, para reto, para niple. A equipe retira o tubo que o projeto previu, na ordem em que ele está.
Desfile antes do projeto
O desfile antecipado calcula, por espessura e por tramo, quantos tubos levar à pista com base na diretriz e no relevo — a pista começa a receber tubo enquanto o projeto avança.
Rastreio de cada tubo
A etiqueta do fornecedor que vem no tubo é ligada à tag do projeto; ou, se preferir, etiquetas impressas pelo próprio sistema. Cada tubo é acompanhado da pilha ao curvamento, à jaqueta e ao desfile; na pista, com a posição do GPS.
Equipe orientada no ponto

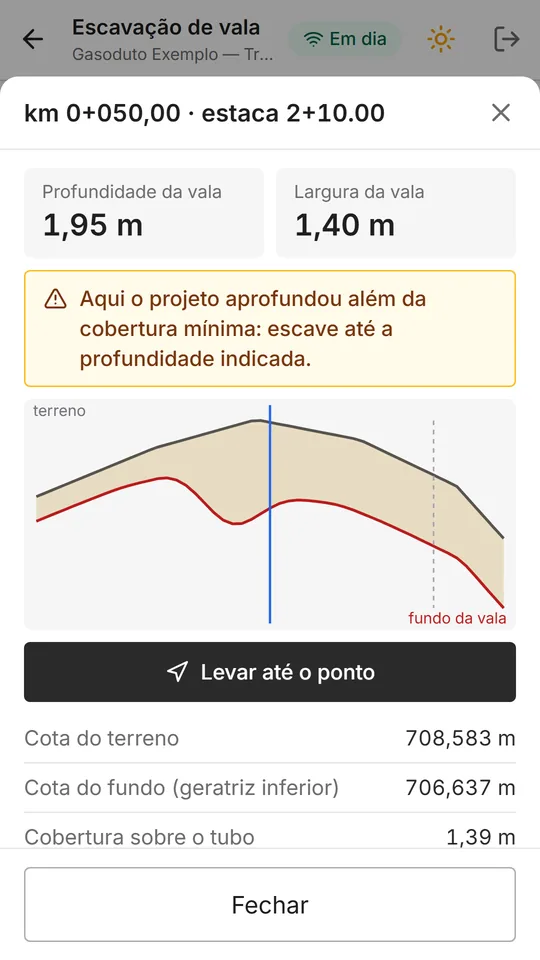

O celular leva até o ponto de cada tubo e de cada dique, e mostra a profundidade e a largura da vala a cada 10 m. Sem sinal, continua funcionando e transmite depois.
Saídas prontas para a obra
Planilha de curvamento, desfile e montagem em Excel, pranchas de planta e perfil em DXF na folha do cliente, e relatórios montados por quem usa.
Da diretriz levantada às pranchas de planta e perfil.

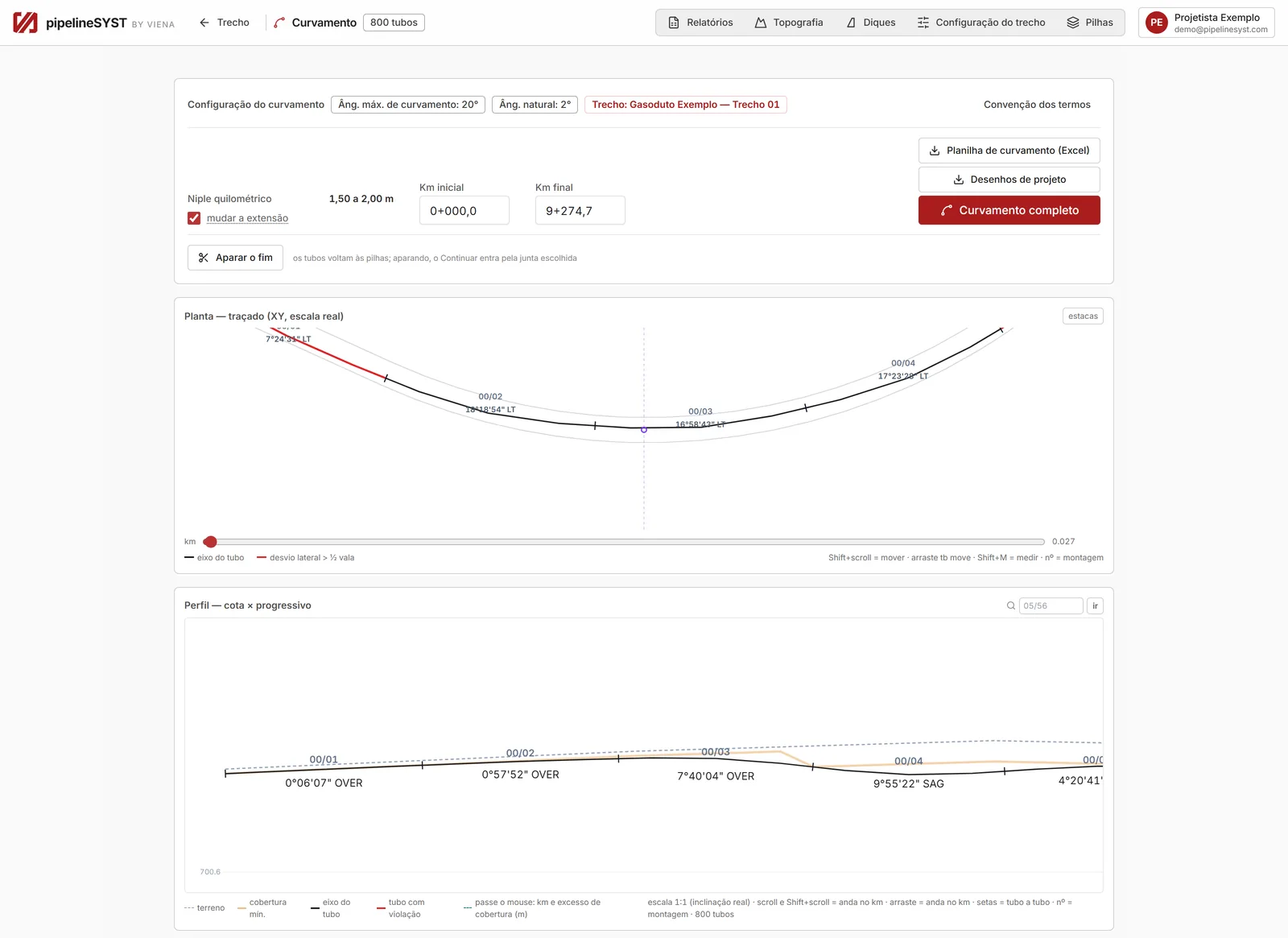

Curvamento tubo a tubo
- Topografia: diretriz em planta e perfil do terreno, em DXF ou CSV, com o refino do traçado, o processamento das curvas e as interferências.

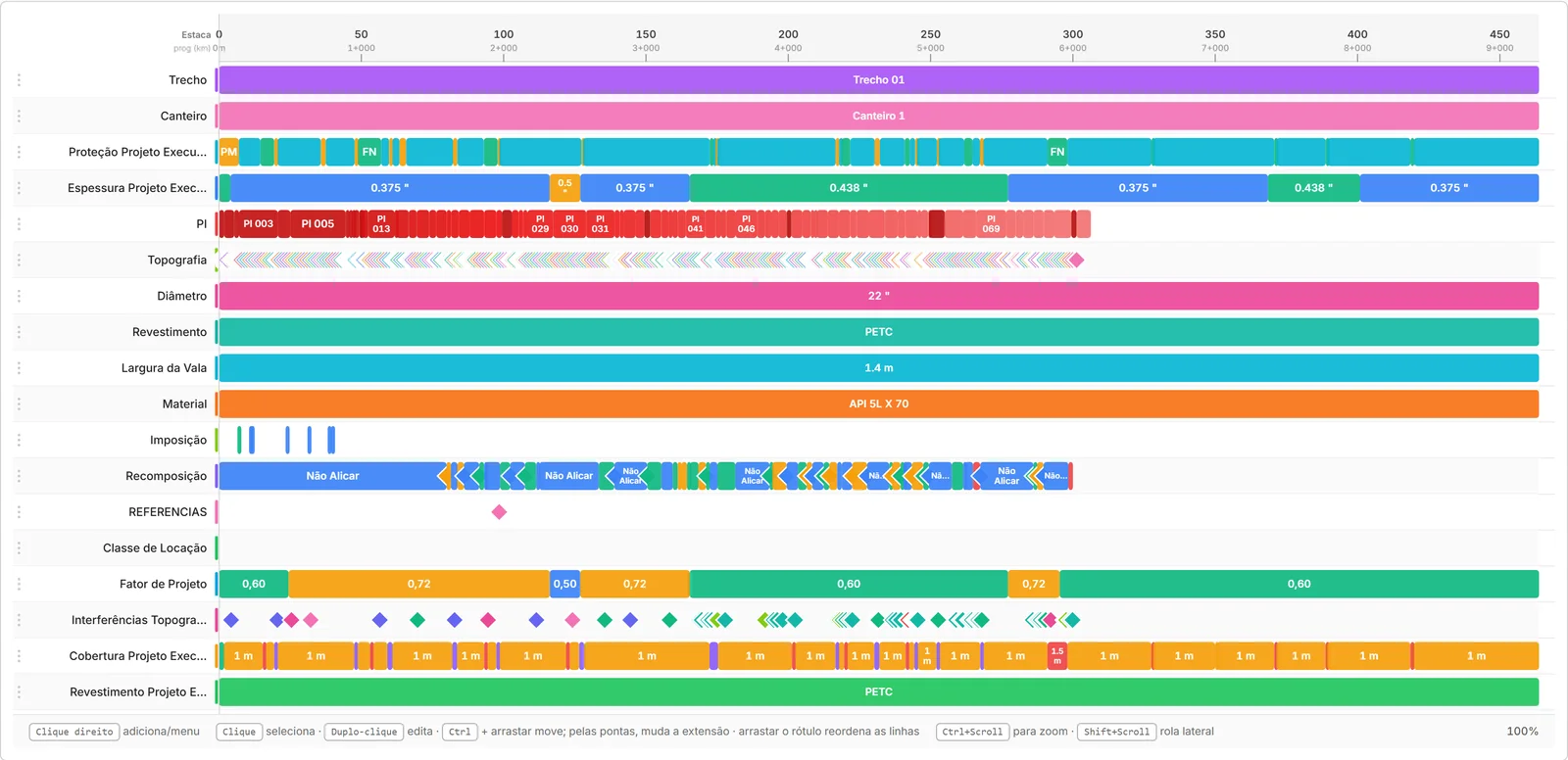

- Configuração por faixa de km: espessura, revestimento, proteção, cobertura, classe de locação, largura da vala.
- Curvamento completo: a linha montada tubo a tubo, respeitando cobertura mínima, ângulo máximo de curvamento, ângulo natural, largura da vala e a ordem das pilhas.

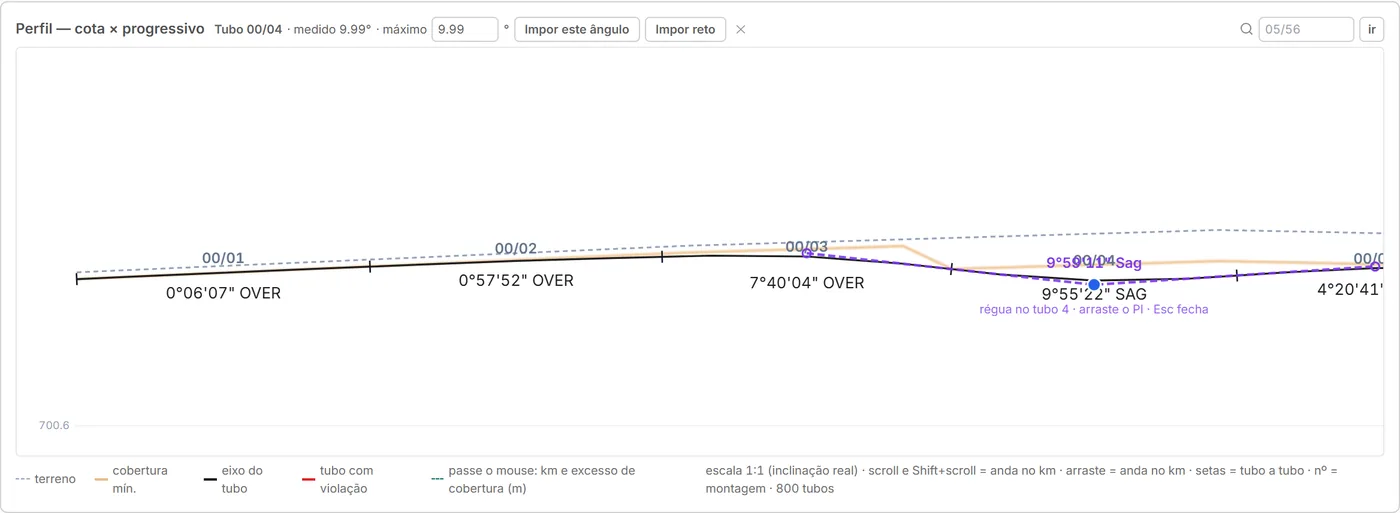

- Ajuste no perfil: o projetista impõe um ângulo ou um tubo reto direto no desenho, e pode refazer só uma parte da linha.

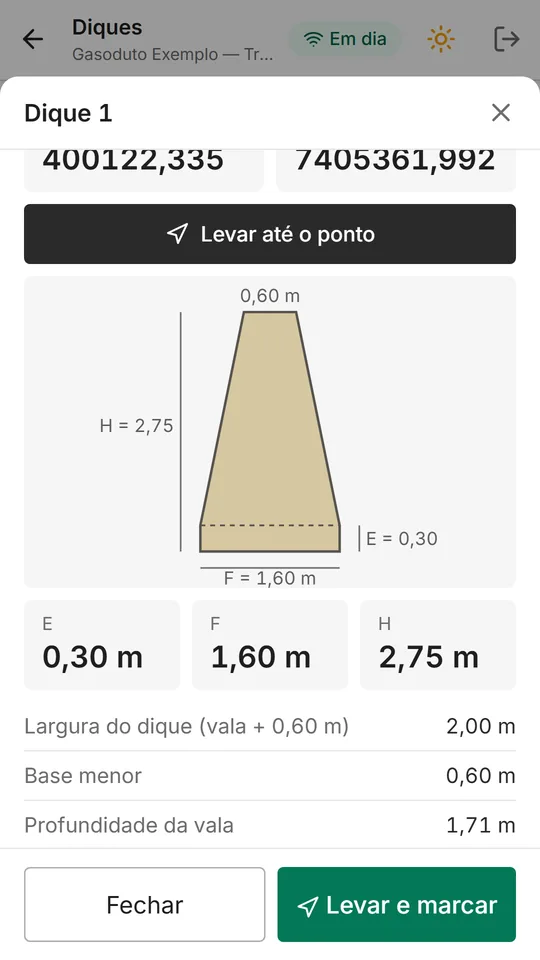

- Diques de contenção projetados pela rampa do terreno, com seção e volume.

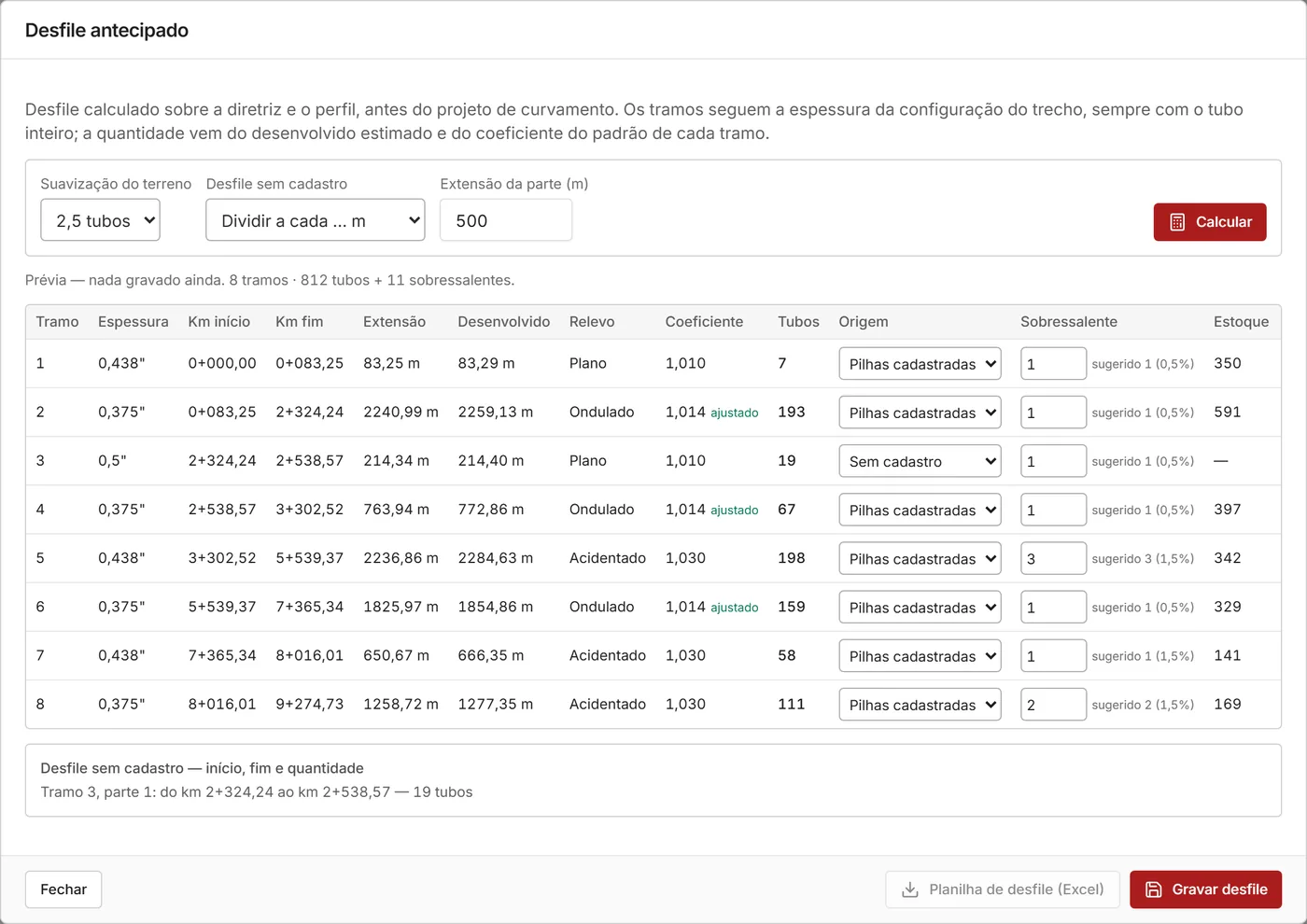

Desfile antecipado
- Tramos pela espessura da configuração, sempre com o tubo inteiro.
- Quantidade pelo desenvolvido estimado sobre o relevo, com coeficiente ajustado pelos projetos já feitos.
- Sobressalentes sugeridos por tramo; o projetista decide.
- Sem tubos cadastrados, o desfile sai por partes, em metros ou em número de tubos.
- Quando o projeto de curvamento é feito, os tubos que já estão na pista entram nele.
Desenhos, planilhas e relatórios

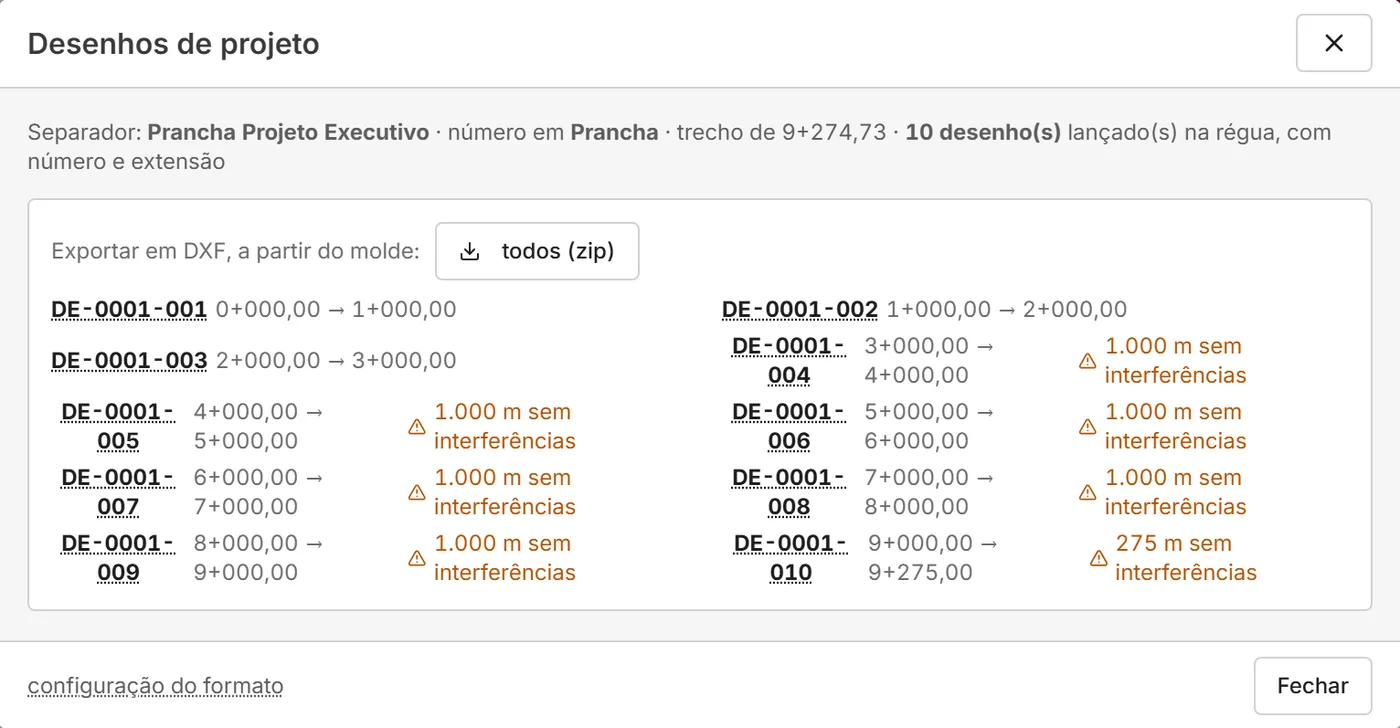

- Pranchas de planta e perfil em DXF, montadas na folha em branco do próprio cliente.
- Planilha de curvamento, desfile e montagem em Excel.

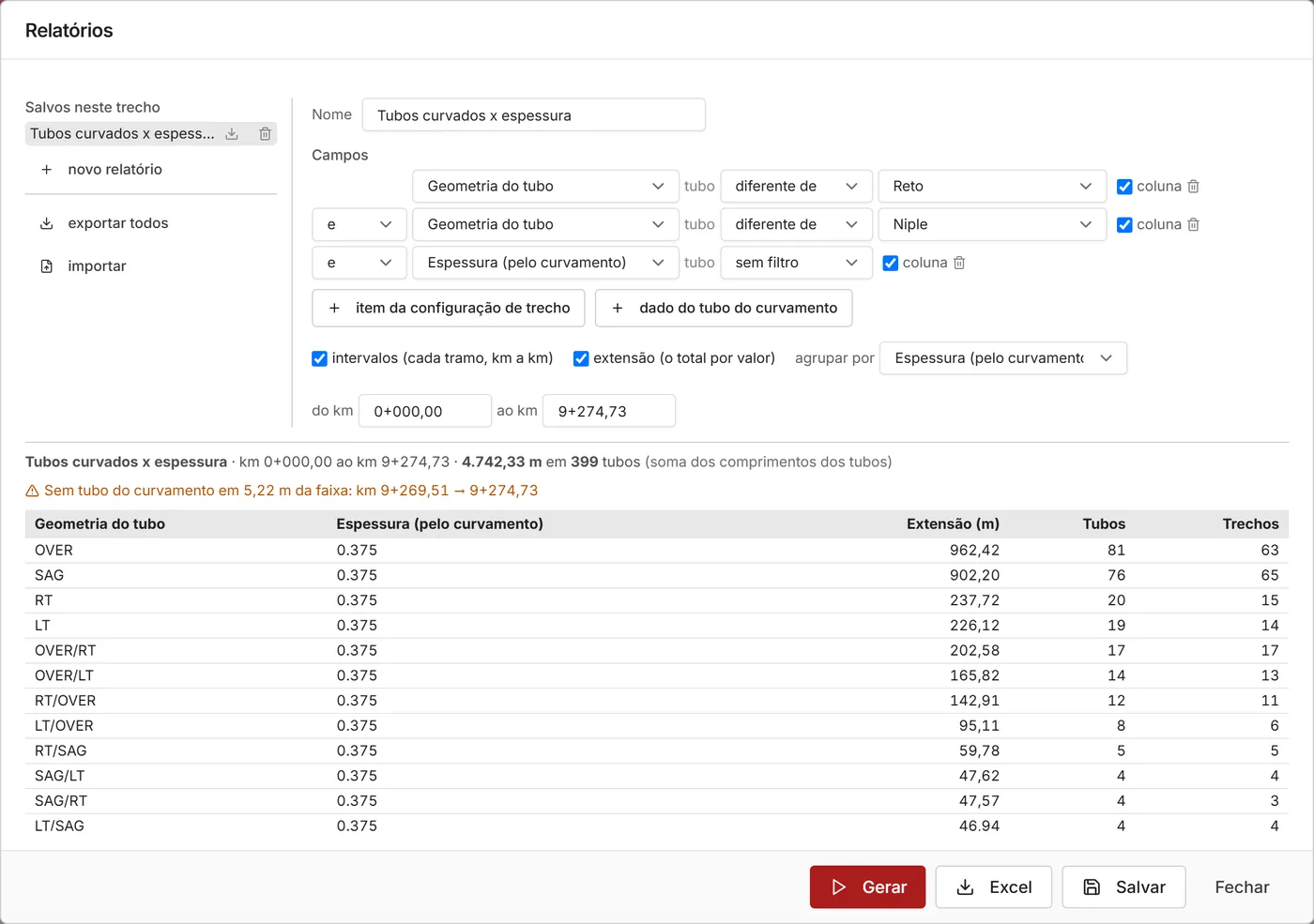

- Relatórios por qualquer item da configuração ou dado do tubo: extensões, quantidades, km a km.
- Versões do trecho guardadas, e o trecho inteiro exportado num pacote.
O projeto no celular de quem constrói.

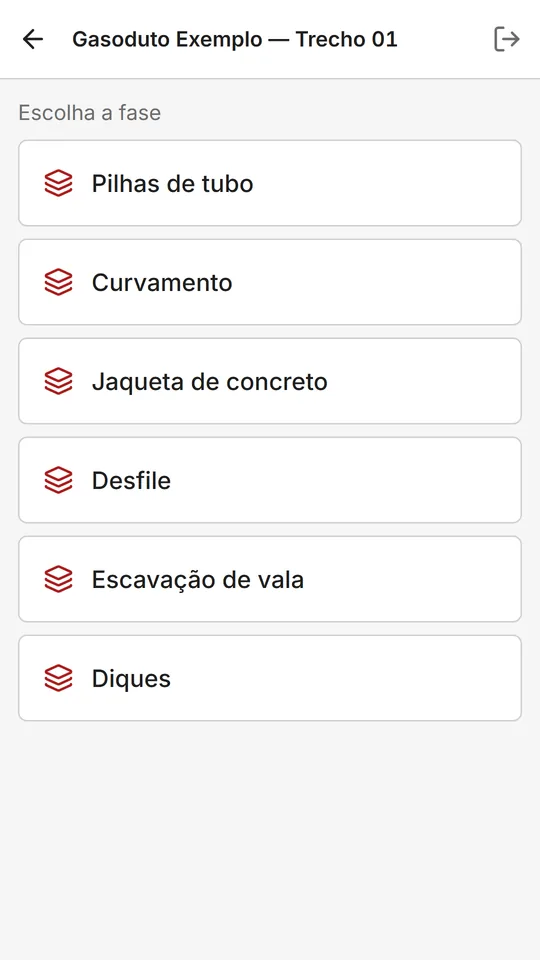

Cada usuário vê só as fases em que tem permissão. A leitura da etiqueta é feita por leitora acoplada, pela câmera ou digitando o número. Sem sinal, o celular continua funcionando e transmite quando o sinal volta.

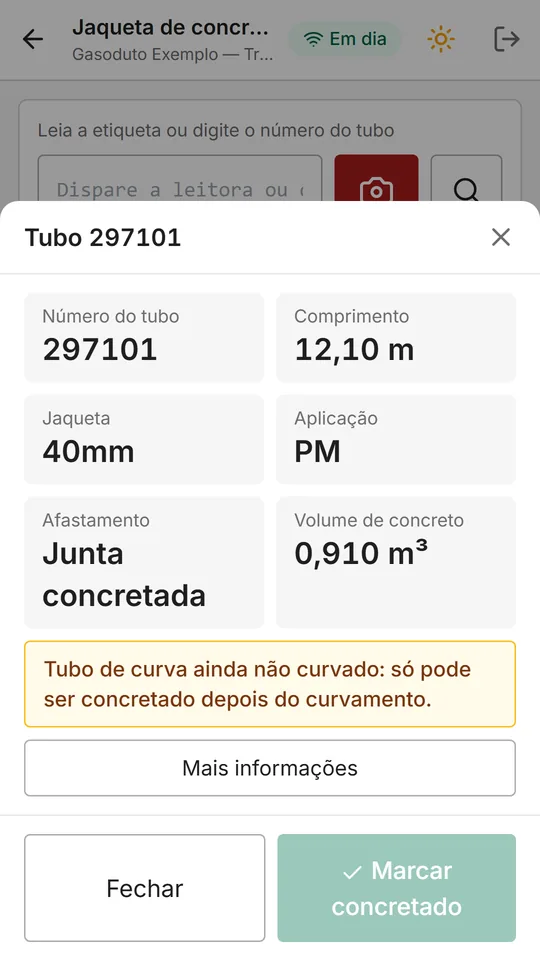

Leitora, câmera ou teclado
Um único campo de leitura em todas as fases, pronto para a leitora acoplada.

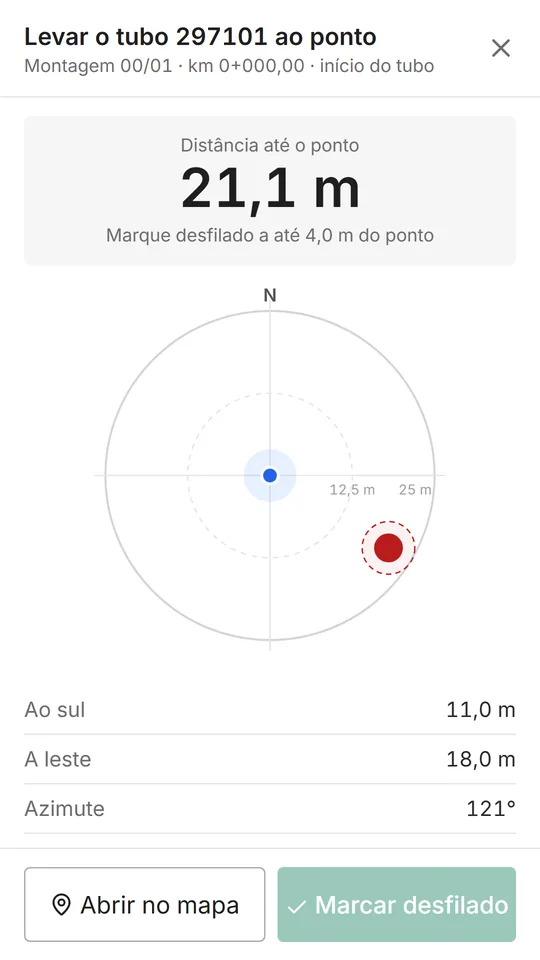

GPS no ponto
Distância e rumo até o ponto do tubo ou do dique; a marcação pode exigir que o celular esteja no lugar.
Sem sinal
As leituras ficam guardadas no aparelho e seguem para o servidor quando o sinal volta.
Android e navegador
Pelo navegador de qualquer celular, ou pelo aplicativo para Android.
O aplicativo de campo para Android, no Google Play.Quem faz o quê, em qual trecho.
- Usuários de campo com permissão por fase e por trecho.
- A etiqueta que vem no tubo é aproveitada: o número do fornecedor, lido no pátio, fica ligado ao tubo e passa a reconhecê-lo em todas as fases, enquanto o tubo recebe a tag do projeto, na numeração da obra.
- Etiquetas próprias, quando a construtora preferir: geradas e impressas pelo sistema, com código de barras, QR code e número — o número é a própria tag do projeto —, em folha de etiquetas ou impressora térmica.
- Coordenadas do trecho: fuso, datum e a tolerância do desfile; a marcação pode exigir o GPS no ponto.
- A Gestão acompanha o aplicativo de campo.
Uma proposta técnico-comercial para cada obra.
A relação comercial é sempre por proposta técnico-comercial específica, feita para a demanda de cada construtora. A solução vai além do acesso aos aplicativos: reúne a engenharia da Viena e as ferramentas do pipelineSYST no que a obra precisa.
A demanda
Entendemos a obra — traçado, extensão, diâmetro, fase em que está — e o que a construtora precisa resolver.
A proposta técnico-comercial
Escopo, entregas, prazos e condições definidos para essa demanda, e para nenhuma outra.
A solução na obra
Os aplicativos são o diferencial na execução: o projeto feito com os tubos reais, o pátio e a pista registrados no celular, a Gestão acompanhando cada etapa.
O acompanhamento
Suporte e treinamento seguem o que a proposta define. O manual completo fica aberto a todos, também em PDF. Ver o atendimento técnico.
Tudo o que o sistema faz, tela a tela.
Do trecho às pranchas, das pilhas ao celular do pátio: cada campo e cada botão explicados, com as telas de um trecho de demonstração.
Vamos conversar sobre a sua obra.
Fale com a Viena Engenharia pelo canal que preferir. Toda relação comercial começa por uma proposta técnico-comercial para a sua demanda.
